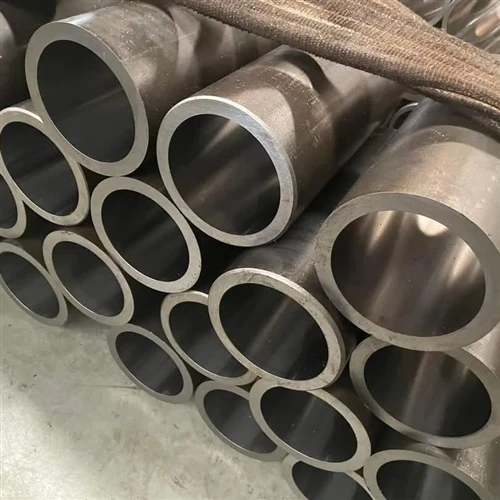

EN 10305-1 C45E honlangan choksiz po'lat quvurbu oʻrta-uglerodli C45E (material raqami 1.1191) boʻlgan sovuq{0}}chizilgan aniqlikdagi trubka boʻlib, uning teshigi ID bardoshlik H8-H9 va sirt pürüzlülüğü Ra 0,2-0,4 um boʻlishi bilan tugatiladi, shuning uchun u pnderenli barrelli gidroksidi sifatida yigʻishga tayyor holda joʻnatiladi. Devor qalinligini belgilovchi raqam - bu siz ishlab chiqqan rentabellikdir +N holatida - 340 MPa, +SRda taxminan 420 MPa va +QTda 490 MPa yoki undan ko'p - bu bitta qat'iy qiymat emas. Ushbu sahifa to'g'ri barrelni rad etilganidan ajratib turuvchi nav, burg'ulash spetsifikatsiyasi va buyurtma qarorlarini qamrab oladi.
A c45e honlangan quvurpo'lat navi emas, balki tayyor komponent hisoblanadi. Asosiy metall - C45E, material raqami 1.1191 - spetsifikatsiyaning faqat yarmi; qolgan yarmi tugallangan teshikdir. Kimyoviy bir xil, ammo honlama sifati har xil bo'lgan ikkita naycha bir xil silindrdagi turli xil mahsulotlarga o'xshaydi, chunki muhr sertifikatga emas, balki teshikka qarshi ishlaydi. Shuning uchun qism to'rtta mustaqil qaror bilan belgilanadi: standart (EN 10305-1: 2016 yoki EN 10305-4: 2016 gidravlik tizimlar uchun), nav (C45E), etkazib berish holati va teshik spetsifikatsiyasi (ID bardoshlik, pürüzlülük, tekislik).
GNEE quvurlari materiallarigidravlik silindr uchun c45e honlangan trubkasitashqi diametrlari 380 mm (14,96 dyuym) va uzunligi 12 m (39 fut) gacha bo'lgan ilovalar, EN 10204 3.1 materiallar sertifikatlari va so'rov bo'yicha uchinchi{5}}shaxs tekshiruvi bilan. Kotirovka uchun ID x devoringizni, yetkazib berish holati va miqdorini yuboring.ID x devor va Ra bilan narx so'rang.
Texnik spetsifikatsiyalar
| Parametr | Qobiliyat |
|---|---|
| Sinf / material raqami | C45E / 1.1191 (CK45, AISI 1045, JIS S45C, GB 45#) |
| Standart | EN 10305-1:2016 (sovuq chizilgan choksiz aniqlik); EN 10305-4:2016 gidravlik quvvat tizimlari uchun |
| Tashqi diametri (OD) | 380 mm gacha (14,96 dyuym); EN 10297-1 ga kattaroq burg'ulash yo'nalishi |
| Ichki diametri (ID) | 20-400 mm (0,79-15,75 dyuym) |
| Devor qalinligi | 2-40 mm (0,08-1,57 dyuym), odatda 3-25 mm |
| Uzunlik | 12 m (39 fut) gacha; kelishuv bo'yicha uzoqroq |
| ID tolerantligi | Standart ISO H8; H9 mavjud; Servo tsilindrlar uchun H7 |
| Teshik pürüzlülüğü (Ra) | 0,2-0,4 um honlangan; SRB tomonidan 0,2 um yoki undan yuqori |
| To'g'rilik | 0,5 mm/m dan kam yoki unga teng (1000 mm uchun 0,5 mm); Talab bo'yicha 0,3 mm/m |
| C45E yetkazib berish holati | +C, +LC, +SR, +A, +N; +QT alohida kelishuv bilan |
| Sertifikatlash | EN 10204 3.1 material sertifikati; uchinchi{1}}shaxs tekshiruvi (SGS / BV / TUV) mavjud |
Tayyor burg'ulash spetsifikatsiyaning ikkinchi yarmidir. C45E honed tube ID tolerance H8 H9 standart juftlikdir (H8 standarti, H9 ixtiyoriy, servo tsilindrlar uchun H7), C45E honlangan trubkasi Ra 0,2-0,4 um tugatish honlama orqali erishiladi, SRB Ra 0,2 um yoki undan yaxshiroq va C45E honlanmış trubka to'g'riligi mm/0m dan kamroq bo'ladi.
Kimyoviy tarkibi
C45E kimyoviy tarkibi EN 10305-1:2016 5-jadvalga muvofiq (quyma tahlili, E{8}}darajali). 0,42-0,50% dagi uglerod C45E issiqligi-qayta ishlanishi mumkin bo‘lgan narsadir - va barrel payvandlanganda qanday kuchlar oldindan qizdiriladi. Fosfor va oltingugurt partiyaning mustahkamligi uchun E-sinfda mustahkamlanadi.
| Element | C45E (1,1191) min | C45E (1,1191) maks |
|---|---|---|
| Uglerod (C) | 0.42 | 0.50 |
| Kremniy (Si) | 0.15 | 0.40 |
| Marganets (Mn) | 0.50 | 0.80 |
| Fosfor (P) | - | 0.030 |
| Oltingugurt (S) | 0.020 | 0.035 |
| Xrom + Molibden + Nikel | - | 0.63 |
Mexanik xususiyatlar
Yetkazib berish sharti bo'yicha C45E mexanik xususiyatlari EN 10305-1:2016 6-jadvalga muvofiq. Sovuq ishlov berish shartlari (+C, +LC, +SR, +A) minimal tortishish kuchi va cho'zilish uchun keltirilgan; standart formula bo'yicha Rm dan Rp0,2 ni oladi, shuning uchun bu davlatlar uchun bitta rentabellik darajasi jadvalga kiritilmagan. Faqat +N belgilangan ReHni beradi, bu barrel dizaynining asosiy. +QT qiymatlari standart jadvalda mavjud emas va xaridor tomonidan belgilanishi kerak.
| Yetkazib berish sharti | Uzilish Rm (MPa) | Hosildorlik ReH / Rp0,2 (MPa) | Cho'zilish A (%) |
|---|---|---|---|
| +C (sovuq chizilgan, qattiq) | 720 dan katta yoki unga teng | Rm dan olingan | 4 dan katta yoki teng |
| +LC (engil sovuq ishlangan) | 670 dan katta yoki unga teng | Rm dan olingan | 6 dan katta yoki teng |
| +SR (stressdan xalos bo'lish) | 600 dan katta yoki unga teng | Rm dan olingan (amalda taxminan 420) | 15 dan katta yoki teng |
| +A (tavlangan) | 510 dan katta yoki unga teng | Rm dan olingan | 20 dan katta yoki teng |
| +N (normallashtirilgan) | 540-720 | ReH 340 dan katta yoki unga teng | 18 dan katta yoki teng |
| +QT (sovutilgan va qattiqlashtirilgan) | buyurtma-belgilangan (odatda 700-850) | buyurtma-belgilangan (odatda 490 dan katta yoki teng) | buyurtma-belgilangan |
Yetkazib berish sharti va dizayningizni hal qiladigan raqam
Barrel devoringizni belgilaydigan bitta raqam siz mo'ljallangan rentabellikdir va bu raqam sinf nomi bilan emas, - yetkazib berish sharti bilan belgilanadi. C45E barrel uchun amaliy pollar quyidagilardir:+N normallashtirilgan, ReH 340 MPa(eng keng tarqalgan, standart bazaviy chiziq);+SR stressi-bartarildi, taxminan 420 MPa(pastroq qoldiq stress, payvandlash osonroq); va+QT o'chirilgan va qattiqlashtirilgan, 490 MPa yoki undan ko'p(og'ir{0}}burchaklar, alohida buyurtma qilinadi). Pulda tarqalish muhim: xuddi shu devorda +N dan +QT ga o'tish ruxsat etilgan bosimni taxminan 44% ga oshiradi (490 ga bo'lingan 340). Bitta qiymatni - keltirish, masalan, 540 MPa kuchlanishli +N kuchlanishli polni olib, uni - rentabellik deb atash, quvvatni taxminan 59% ga oshirib yuboradi va barrelning kichikligining eng keng tarqalgan sababi hisoblanadi. Buyurtma bo'yicha shartni ayting, so'ngra uning rentabelligi uchun loyihalashtiring.
Baholarni taqqoslash - C45E va E355 va 42CrMo4
Amaliy C45E va E355 honlangan trubkasi uglerod tarkibi va payvandlanishiga bog'liq: C45E - issiqlik bilan ishlov beriladigan-uglerodli vosita, E355 - past uglerodli-payvandlanadigan variant.
| Mulk | C45E (1.1191) | E355 (1.0580) | 42CrMo4 (1,7225) |
|---|---|---|---|
| Uglerod sinfi | O'rtacha (0,42-0,50%) | Past (taxminan 0,18-0,22%) | O'rta qotishma (taxminan 0,38-0,45% + Cr Mo) |
| +N rentabellik (MPa) | 340 | 355 | standart-trubka emas |
| Issiqlik bilan ishlov berish mumkinmi- | Ha (Q+T, induksiya) | Yo'q | Ha (-qattiqlash orqali) |
| Oldindan isitishsiz payvandlanadimi? | Yo'q (oldindan qizdirish 150-250 C) | Umuman ha | Yo'q (oldindan qizdirish) |
| Oddiy foydalanish | Kiyinish qismlari, qattiqlashtirilgan teshiklar | Payvandlangan, engilroq bochkalar | Og'ir{0}}yuqori, kuchli{1}}burchaklar |
To'g'ri baho va tugatishni tanlash
C45E va AISI 1045 va E355 - qaysi barrel po'latdir
| Baho | Qachon tanlash kerak | Standart marshrut |
|---|---|---|
| C45E / 1.1191 | Aşınmaya qarshilik va{0}}ishlovdan keyingi qattiqlashuv kerak; o'rtacha bosim; oldindan isitish bilan payvandlash mumkin | EN 10305-1: 2016 (gidravlik tizimlar uchun ham EN 10305-4) |
| AISI 1045 | Xuddi shu poʻlat, AQSH{0}}maxsus xarid buyurtmasi yoki ASTM marshruti | ASTM A519 1045 (qarang: A519 1045 hoved tube) |
| E355 / 1.0580 | Payvandlash qobiliyatiga va og'irligiga ustunlik bering; qattiqlashuv talab qilinmaydi | EN 10305-1: 2016 (shuningdek, EN 10305-4) |
Yuqori quvvat zarur bo'lganda, C45E ni belgilagandan ko'ra, 42CrMo4 / AISI 4140 honlangan trubasiga-o'ting.
Honed va SRB - o‘zaro o‘yinda burg‘ulash usulini tanlash
Ikkalasi ham teshikni aniq bardoshlik bilan yakunlaydi. Tozalangan trubka va SRB trubkasini tanlash oddiy "yaxshiroq" - bilan emas, balki muhr turi, hajmi va narxiga qarab belgilanadi - ko'pchilik xaridorlar ID tolerantligi va Ra bajarilgan taqdirda qabul qilishadi. Honlash materialni toshlar bilan olib tashlaydi va moyni ushlab turadigan xoch-lyuk bilan Ra 0,2-0,4 um beradi; SRB svetoforlari va roliklari-yoqadi, sirtni qattiqlashtiradi va Ra 0,2 um yoki undan yuqori darajaga etadi.
Ilovalar
C45E honlangan trubkasi tugagan, yig'ishga tayyor{2}}tsilindr barrel o'rtacha va yuqori bosimga, zarba yuklanishiga va ikkilamchi zerikishsiz uzoq strok tsikliga ega bo'lishi kerak bo'lgan joyda belgilanadi. Beshta dastur guruhi eng ko'p buyurtmalarni qamrab oladi:
Gidravlik silindrli bochkalar
Dominant foydalanish. Hosillangan C45E bochkasi teshikni, muhrning ishlaydigan yuzasini va bosim chegarasini bitta sovuq{2}}chizilgan, tayyor qism - mobil, qishloq xo‘jaligi va sanoat tsilindrlarida bir xilda olib yuradi.
Pnevmatik silindrli bochkalar
Bosim gidravlikaga qaraganda pastroq, ammo tugatish talabi bir xil: toza, ko'ndalang{0}}cheklangan teshik bo'lib, muhr hech qanday natija bermasdan izlanadi. +N yoki +SRdagi C45E standart hisoblanadi.
Mobil va qurilish uskunalari tsilindrlari
Ekskavatorlar, yuk ko'taruvchilar, kranlar va samosvallar tishlash, aşınma va yon yuklarga qarshilik ko'rsatadigan bochkalarga muhtoj. +N yoki +QT da C45E marjni beradi; EN 10297-1 ga nisbatan kattaroq burg'ulash marshruti.
Sanoat presslari va inyeksion-Mashina tsilindrlari
Yuqori sikl soni va uzoq zarbalar barqaror geometriyaga ega bo'lgan teshikni talab qiladi. Tozalangan qoplama muhrning siqilishini millionlab tsikllar davomida oldindan aytish mumkin bo'ladi.
Qayta ishlangan yuk-tashuvchi qismlar
Tsilindrlardan tashqari, C45E nozik trubkasi vallar, vtulkalar, pistonlar va hidoyat panjaralariga - aylantiriladi, ular qayta ishlangan va keyin qattiqlashadi.
Sinov va tekshirish
O'lchovli tekshirish.OD, devor, ID bardoshlik (H8-H9) va tekislik buyurtma qilingan Variantga nisbatan tekshiriladi; teshik uzunligi bo'ylab bir nechta nuqtalarda o'lchanadi.
Sirt va pürüzlülük.Bore Ra profilometr bilan tekshiriladi; xoch-lyuk va ball yo'qligi vizual tarzda tekshiriladi.
Mexanik tekshirish.Uzatilish va +N uchun hosildorlik issiqlikdan tasdiqlanadi; qattiqlik +QT da tekshirilishi mumkin.
Buzilmaydigan{0}}sinov.Gidravlik tizimlar uchun EN 10305-4 ga binoan girdob oqimi yoki ultratovush sinovi qo'llaniladi (va 1-qism uchun so'rov bo'yicha); UZ 10204 3.1 sertifikatlari har bir issiqlik bilan birga keladi.
Tozalik va saqlash.O'tish paytida tayyor sirtni himoya qilish uchun teshik tozalanadi, moylanadi va yopiladi.
ID x devoringizni, yetkazib berish holatini (+N / +SR / +QT), ID tolerantligini va Ra - yuboring texnik guruhimiz EN 10305-1:2016 (yoki EN 10305-4:2016) ga muvofiq spetsifikatsiyani tasdiqlaydi va 24 soat ichida yetkazib berish muddati bilan kotirovkani qaytaradi.Bugun GNEE Pipe bilan bog'laning.
Nima uchun GNEE quvuridan C45E Honed Tube Manba
C45E honed tube yetkazib beruvchi sifatida GNEE Pipe kemalari aralash aktsiyalarni brokerlik qilishdan ko'ra,-bir sifat tizimidan tayyor bochkalarni olib chiqdi.
Bitta po'lat, ko'p standartlar.Biz C45E / CK45 / AISI 1045 / 1.1191 ni EN 10305-1, EN 10305-4, ASTM A519 va GB/T 3639 ni bitta sifat tizimidan yetkazib beramiz, shuning uchun standartlarga muvofiq buyurtmalaringiz barqaror bo‘lib qoladi.
Teshik{0}}tayyor bochkalar.H8-H9, Ra 0,2-0,4 um, tekislik 0,5 mm/m dan kam yoki unga teng, EN 10204 3.1 sertifikatlari va soʻrov boʻyicha uchinchi tomon tekshiruvi (SGS / BV / TUV) bilan.
Tasdiqlangan eksport ta'minoti.GNEE Tyantszindagi gidravlika, mobil qurilmalar-va sanoat bozorlaridagi 160+ mijozlarga integratsiyalashgan ishlov berish va saqlash bilan xizmat qiladi.
Texnik iqtibos.ID x devor, yetkazib berish holati va Ra yuboring; bizning jamoamiz{0}}tasdiqlangan spetsifikatsiya taklifini yetkazib berish muddati bilan qaytaradi va standart-yil va shartlarning mos kelmasligini ular rad etilishidan oldin belgilaydi.
TSS
EN 10305-1 C45E honlangan choksiz po'lat quvur nima?
Bu oʻrta{1}}uglerodli C45E (material raqami 1.1191) boʻlgan,-sovuq chizilgan, aniqlikdagi poʻlat quvur boʻlib, uning teshigi honlangan yoki siqib chiqarilgan va rulo-barqarorligi H8 dan H9 gacha boʻlgan va sirt pürüzlülüğü Ra 0,2 dan 04 gacha boʻlgan holda yigʻishga tayyor boʻladi. pnevmatik silindrli barrel ikkilamchi zerikarli holda.
C45E CK45, 1045 va 1.1191 bilan bir xilmi?
Ha - ular turli standart nomlar ostida bir xil 1,1191 po'latdir. C45E - joriy EN darajasi, CK45 (yoki Ck45) - nemis DIN-ning eski nomi, AISI 1045 - AQSh darajasi va 1,1191 - Yevropa material raqami. CK45 yozilgan chizma va C45E guvohnomasi bir xil trubkani talab qilmoqda.
C45E honlangan barrelni qanday oqish kuchiga loyihalashtirishim kerak?
Bitta qat'iy raqam emas, balki siz buyurtma bergan etkazib berish shartlarining rentabelligi uchun dizayn. Taqdim etilgan -+N (normallashtirilgan) holatda standart qavat ReH 340 MPa; +SR (stress-bartar) taxminan 420 MPa beradi; va alohida ko'rsatishingiz kerak bo'lgan +QT (söndürülmüş va qattiqlashtirilgan), odatda 490 MPa yoki undan ko'proqqa etadi. Noto'g'ri yagona qiymatdan foydalanish past o'lchamdagi yoki katta hajmdagi barrelning eng keng tarqalgan sababidir.
EN 10305-1 yoki EN 10305-4 - qaysi standartni keltiraman?
Ikkalasi ham 2016-yilning joriy nashrlari va ikkalasi ham sovuq{1}}chizilgan C45E trubkasini qamrab oladi. 1-qism - mashinasozlik uchun umumiy aniqlik{5}}truba standarti; 4-qism gidravlik va pnevmatik quvvat-tizimlarining quyi qismi boʻlib, u teshik tozaligi, qattiqroq sirt pürüzlülüğü va majburiy-buzilmaydigan sinovlarni qoʻshadi. Bosim ko'taruvchi{11}}tsilindr barrel uchun EN 10305-4 ga e'tibor bering; umumiy aniqlik qismi uchun 1-qism etarli.
C45E honlangan trubkasi qanday ID bardoshlik va sirt qoplamasiga ega?
Standart teshik bardoshlik ISO H8, H9 mavjud va servo yoki yuqori aniqlikdagi silindrlar uchun H7. Honlash Ra 0,2 dan 0,4 um gacha bo'lgan sirt pürüzlülüğünü beradi; skiving va rolikli pardozlash (SRB) Ra 0,2 um yoki undan yuqori darajaga etadi, o'zaro{8}}lyuk burchagi 30 dan 45 darajagacha bo'lib, moyni ushlab turadi.
C45E honlangan trubkani payvandlash mumkinmi?
Ha, lekin u oʻrtacha{0}}uglerodli poʻlat boʻlib, uglerod ekvivalenti CE_IIW 0,56 ga teng, shuning uchun uni 150 dan 250 daraja C gacha qizdirish va yorilishning oldini olish uchun payvand chokidan keyingi kuchlanishni bartaraf etish- kerak. Aniq protsedurani payvandlash muhandisingiz bilan tasdiqlang, ayniqsa og'ir devorlar uchun.
EN 10305-1 C45E honlangan naychaning o'lcham chegaralari qanday?
EN 10305-1 tashqi diametri 380 mm gacha bo'lgan choksiz sovuq tortilgan trubkani qamrab oladi. Honlangan barrellar uchun amaliy teshik diapazoni taxminan 20 dan 400 mm gacha, devor qalinligi odatda 2 dan 40 mm gacha va uzunligi 12 m gacha. 380 mm OD dan yuqori, buyurtmani EN 10297-1 ga yo'naltiring.
C45E silindrli barrel uchun E355 bilan bir xilmi?
№ C45E (1,1191) 0,42 dan 0,50 foizgacha uglerodli o'rtacha{3}}uglerodli issiqlik bilan ishlov beriladigan-po'latdir, E355 (1,0580) esa past-uglerodli-parchalangan strukturali po'latdir. C45E eskirgan qismlar uchun so'ndirilishi, temperlanishi yoki indüksiyon{13}}qattiqlashtirilishi mumkin; E355 payvandlanishi va past og'irligi uchun tanlangan. Ular bir-birini almashtirib bo'lmaydi va bitta rentabellik qiymatiga mo'ljallangan barrel boshqasiga nisbatan ko'rsatilmasligi kerak.
